单向推力球轴承

• 按照仅承受轴向载荷来设计

• 由在圆柱状的平板上铺设有轨道沟槽的2组轨道盘、球、轴承保持器构成

• 为了承受双方向的推力载荷，备有双向推力球轴承

• 有带有调心座的，可补正安装误差

• 轴承系列

  分类
  平面座型
  调心座型
  带调心座垫圈

  单向	511	－	－
  	512	532	532U
  	513	533	533U
  	514	534	534U
  	29	－	－
  	39	－	－
  	0（1）	－	－

  注(1)轴承系列0为英寸系列轴承

• 径向负荷能力较强，适用于高速旋转。内外轮都在需要“干扰”时最有效

•



  • 轴轨道盘与外壳轨道盘上设计有滚珠滚动的圆弧状轨道槽，可承受单向轴向载荷

  • 采用聚酰胺轴承保持器，提升了静肃性




• 使用方面的注意事项

•

  使用方面的注意事项



  1. 并非是承受径向载荷的构造

  2. 不适用于润滑剂都向外飞溅程度的高速旋转

  3. 用于水平轴时，注意不要因为轴轨道盘与外壳轨道盘的间隙，使带滚珠的轴承保持器脱离轨道槽
     轴承保持器与轨道盘为分离结构，注意勿使其变形

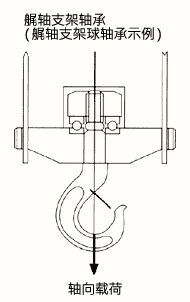

  起重机的吊钩部、 普通机械




•



  • 起重机的吊钩部、 普通机械


  有效的使用方法



  1. 使用时尽量靠近向心轴承，以避免受轴的弯曲等影响

  2. 将较大的推力球轴承用于水平轴时，需施加预压处理，以使轨道盘与滚动体之间不会产生内部间隙

  3. 轴的弯曲与安装误差等无法避免时，使用调心座型或带调心座垫圈的类型


  双向推力球轴承




•



  • 可承受双方向的轴向载荷

  • 由在圆柱状的平板上铺设有轨道沟槽的3组轨道盘、球、2组轴承保持器构成

  • 有带有调心座的，可补正安装误差





  • 轴向载荷能力较强
    结构特点为轴轨道盘与外壳轨道盘上设计有滚珠滚动的圆弧状轨道槽

  • 由在圆柱状的平板上铺设有轨道沟槽的3组轨道盘、球、2组轴承保持器构成

  • 有带有调心座的，可补正安装误差



  使用方面的注意事项



  1. 推力球轴承并非是承受径向载荷的结构，不适用于润滑剂都向外飞溅程度的高速旋转

  2. 用于水平轴时，注意不要因为轴轨道盘与外壳轨道盘的间隙，使带滚珠轴承的保持器脱离轨道槽

  3. 轴承保持器为钢板冲模，或聚酰胺、高强度黄铜、软钢的切制模。轨道盘与轴承保持器为分离结构，注意勿使其变形

  4. • 普通机械


     有效的使用方法



     1. 使用时尽量靠近向心轴承，以避免受轴的弯曲等影响

     2. 将较大的推力球轴承用于水平轴时，需施加预压处理，以使轨道盘与滚动体之间不会产生内部间隙

     3. 轴的弯曲与安装误差等无法避免时，使用调心座型或带调心座垫圈的类型

     4.

        双向推力角接触球轴承

     5. 用于工作机械主轴的双向推力轴承，为承受轴向载荷，接触角加工得较大

     6.

        将推力角接触球轴承组合在背面，与外轮成为一体，为增大了接触角结构的推力球轴承

     7.

        主要用于承受多列圆柱滚子轴承的推力。
