	径向载荷	●	各项特性的实现度
	双向推力载荷	X	不可
	单向推力载荷	○	可应用
		□	可应用，但需要承受轴延伸的结构

减速机准双曲面齿轮的小齿轮轴应用事例。
使用一对圆锥滚子轴承

• 汽车变速机

• 汽车终减速机

• 汽车轮毂

• 铁路车辆用车轴等

• 其它普通

多列圆锥滚子轴承

分为外轮一体（背面配对）型和内轮一体（正面配对）型

轴承型号

特性:

负荷容量 载荷方向 合成载荷 ●●● 高速旋转 ●● 高精度 ● 低扭矩 噪声低 ● 刚度 ●●● 容许倾斜度 ● 调心性 X 内外轮分离 ○ 固定侧用 ○ 自由侧用 □
	朝内
	负荷容量 载荷方向 合成载荷 ●●● 高速旋转 高精度 ● 低扭矩 噪声低 ● 刚度 ●●●● 容许倾斜度 调心性 X 内外轮分离 ○ 固定侧用 ○ 自由侧用

可应用，但需要承受轴延伸的结构

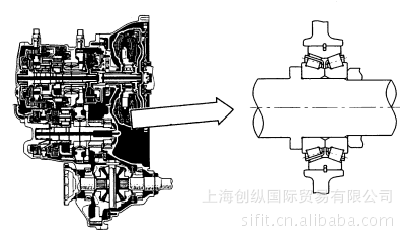

• 汽车变速器用（参照上图）

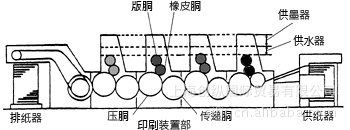

• 用于印刷机、铁路车辆、卡车用车轮等，径向载荷与轴向载荷均较大，要求具有刚性的部位

EX系列自动调心滚子轴承

• 外轮的轨道加工于以轴承中心为中心的球面上，具有调心性
  “桶形滚子”与轴承保持器一并安装在内轮上

• 径向负荷能力较强，可承受沉重载荷与冲击载荷，用于需要具备调心性的造纸机、压延机、大型工业机械等。

•





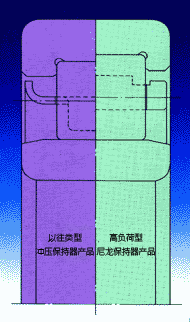

  1. 提升额定载荷

  2. 寿命长

  3. 噪声低

  4. 高耐热性（高达200℃）




  • 具有调心性，可用于轴间倾斜和有挠度之处

  • 轨道与“滚珠”呈线性接触，具有极大的径向负荷能力

  • 种类丰富内径从25mm至1000mm 以上均有

  • 内径呈圆锥形，可简单安装和拆卸

  • 压入轴套，可调节内部缝隙

  •

    适用于无法避免轴挠度和安装误差的大形机械设备。
    造纸机、印刷机、轧钢机和普通产业机械等

  • 应用后缀EEXEX1EE2AXA2XAEX结构滚珠种类滚珠引导方式保持器型号保持器材质轴承系列239230240231241222232213223

    对称滚珠			对称滚珠		非对称滚珠
    浮动指导轮			中轴环		中轴环
    冲压加工保持器			实体保持器		实体保持器 （240、241系列为 黄铜板冲压 ）
    SPCC			HBSC		HBSC
    应用轴承的内径编号
    			20,26, 44～/1060		28～40
    20～36			38～/1000			38～48
    		24～32	38～/800		24～36
    20		22～34	36～/800		20～34	36～48
    		22～32	36～/500		22～34
    32	05～30		34～72	32		32	05～30
    16,17,19		18, 20～30	32～/600		20～30	32～48
    04～10, 24		11～22			06～22
    			28～60			28,30	07～26
