NACHI不二越 镀膜装置
NACHI不二越 镀膜装置
￥0.00
  • 产品详情
  • 产品参数

标准型离子电镀装置 SH-4-8

  • 混合涂层处理装置。

  • 最适合处理通用工具、模具部品等小物件。

  • 用立式等离子电子枪形成的涂层质量优良，性价比高。

方法安装规格处理重量主要涂膜
等离子电子光束溶解法
直径170mm×高度320mm×8轴
最高 15kg/轴
TiC、TiN、TiCN、CrN、VC、
混合涂层



  • 混合涂层处理装置。

  • 最适合处理通用工具、模具部品等小物件。

  • 用立式等离子电子枪形成的涂层质量优良，性价比高。

方法安装规格处理重量主要涂膜
等离子电子光束溶解法
直径170mm×高度320mm×8轴
最高 15kg/轴
TiC、TiN、TiCN、CrN、VC、
混合涂层



量产处理用离子电镀装置 SQ-3-8

  • 最适合处理大型模具与批量生产的产品。

  • 设有球型真空室，易于使用与操作。可轻松装卸大型部件。

  • 方法安装规格处理重量主要涂膜

    等离子电子光束溶解法
    直径220mm×高度400mm×8轴
    最高 40kg/轴
    TiN、TiCN、CrN




规格

膜质(※1)（膜厚）处理温度处理有效尺寸处理品重量
(包括夹具在内的每根轴)构成设备公用设施选购件
TiN、TiCN(※2)（2～4μm(最高5μm)）、
"Cronion"(※2)（3～6μm(最高7μm)）
涂层的最后工序约为400～500℃
直径220mm×高度400mm×8轴
自转公转时 最高25kg、未自转公转时 最高40kg
涂层装置主机、排气装置、电源装置、控制装置、
控制用计算机、温水槽
电力、冷却水、氩气、原料氮气、冷却用氮气
压缩空气、蒸发金属
夹具、清洗装置、膜厚测量仪、划痕测试仪、脱磁器、
检漏仪

(※1) 装置中配有TiN或Cronion成膜软件。
(※2) TiCN膜为选购项。

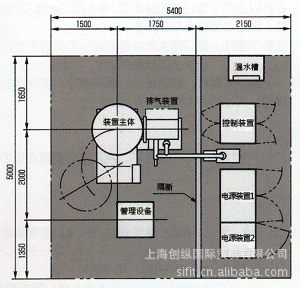

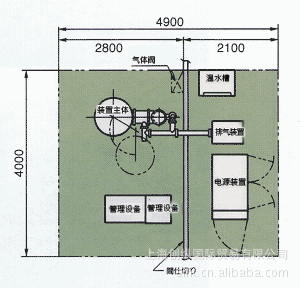

配置图
