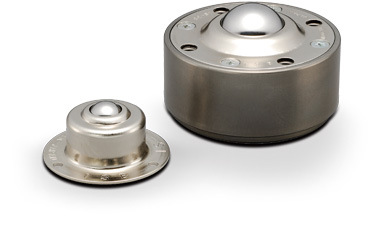

IS / IS-S型

使用荷重=40～2500kgf

■概况
IS型主球直径=φ7/16～6"(φ11.11～152.4mm)
IS-S型主球直径=φ7/16～1-1/2"(φ11.11～38.1mm)

一般用万向球的基本系列。
万向球的本体为切削加工品，适合用于重物的搬送及方向转换等。
分为钢制和不锈钢制。

■特点
适用于传输系统的转弯、曲线、旋转、分歧点。也适用于重物的移动、方向转换，切断冲床等搬送线，防振设备等。此产品为切削加工品，对重荷重也具有良好的耐强性。
重物也可360度轻松地移动，是摩擦系数极少的点接触。也可设计制作尼龙球、陶瓷球、防尘型、附润滑脂注入接头、硬镀铬等标准规格以外的产品。

本体：SCM415

主球：SUJ2

小球：SUJ2

IS-10

主球直径：φ7/16" (11.11mm)

自重：0.06 kg (0.588 N)

使用荷重：40 kgf (392 N)

IS-13

主球直径：φ9/16" (14.29mm)

自重：0.09 kg (0.882 N)

使用荷重：50 kgf (490 N)

本体：SCM415

主球：SUJ2

小球：SUJ2

IS-25

主球直径：φ1" (25.4mm)

自重：0.9 kg (8.82 N)

使用荷重：150 kgf (1470 N)

本体：SCM415

主球：SUJ2

小球：SUJ2

IS-127

主球直径：φ5" (127mm)

自重：39.6 kg (388 N)

使用荷重：1500 kgf (14700 N)

本体：SCM415

主球：SUJ2

小球：SUJ2
