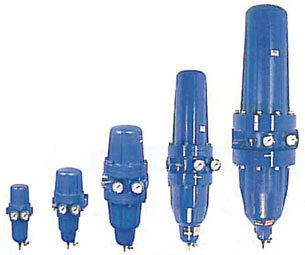

3in1マルチ・ドライフィルター
20年余の実績
塗装・工作機械・検査機でも安心の３つのエレメント搭載
仕様
| 品番 | 最大流量 (ℓ/min(ANR)) (0.7MPa時) | 接続口径 (Rc) | 寸法 (mm) | 質量 (kg) | 付属品 |
|---|---|---|---|---|---|
| T-103A-1000 | 300 | 1/4 | 85×101×262 | 1.3 | ブラケット ブラケットボルト ホース口金 ビニールホース プッシュピン |
| T-105A-1000 | 750 | 3/8 | 120×138×316 | 1.7 | |
| T-107A-1000 | 750 | 1/2 | |||
| T-110A-1000 | 1500 | 3/4 | 135×167×392 | 3.6 | |
| T-120A-1000 | 3000 | 1 | 200×219×601 | 10.5 | |
| T-140A-1000 | 6000 | 1-1/4 | 224×233×846 | 16.2 | |
| T-180A-1000 | 12000 | 2 | 310×300×1162 | 43.9 |
●共通仕様
| 品番 | 使用圧力 (Mpa) | 固形粒子除去 (μm) | 油分除去 (PPM(w/w)) | 使用温度範囲 (℃) |
|---|---|---|---|---|
| T-103A-1000 | 0.3〜0.97 | 0.01 | 0.01以下 (入気温度30℃時) | 5〜60 |
| T-105A-1000 | ||||
| T-107A-1000 | ||||
| T-110A-1000 | ||||
| T-120A-1000 | ||||
| T-140A-1000 | ||||
| T-180A-1000 |
※1：ℓ/min（ANR）とは、大気圧状態での容積のことです。
※2：0.7MPa以上の圧力でご使用の場合は各営業所にお問い合せください。お客様のエアー品質によりオー卜ドレンが正常に作動しないことがあります。その場合、手動排出バルブにて対応可能です。
特徴
固形粒子0.01μm以上除去、水滴ゼロ、油滴99.99%除去
（圧力損失の少ないECOフィルターの為、CO2削減効果抜群）
食品・医療品・化粧品メーカーに最適！
３つの性能別エレメントで段階的に濾過
同芯同軸上に３つのエレメントを持ち、油分、水分の分離から乾燥、0.01μm以上の固形粒子を除去し、段階を経て圧縮空気を超クリーンなエアーにします。２つの圧力計付きで、エレメントの交換時期を目視管理できます。
竜巻の原理で超乾燥エアーを供給
第２エレメントは約13,000個の穴が開いた筒状の特殊綿が巻き状になっており、数万個の竜巻を起こします。圧縮空気が通過する際、竜巻と同じ真空状態が起こり、外圧と内圧の差により水滴が気化され、ドライエアーをつくり出します。その優れた機能を持つことからドライフィルターと呼称されます。
省エネフィルター
他のオイルミストフィルターと比べ圧力損失が30〜50%も低い。
- フィルターエレメント
フィルターエレメントの交換はわずか20秒！
簡単ねじ構造・工具不要
全てのエレメント交換の際、取り外しが簡単にできます。本体がねじ構造で分解できるから消毒洗浄も楽にできます。
※交換の際はしっかりとしめてください。
- オードドレン
確実な作動・オートドレン内蔵
電力不要で省エネ！ 自動でドレン（圧縮空気から発生する水・油分や有害物質）を排出。内圧を利用するためほとんど故障がありません。
※保障期間は１年間です。
取り付け簡単 テーパーねじ式だから配管への取り付けが簡単。
コンパクトサイズ 場所をとらないコンパクトサイズ。
用途
NCマシン、3次元測定機、エアーマイクロメーター、リークテスター、レーザー加工機、エアーツール、精密計測機、高級塗装、液晶製造関連、エアーブロー、製紙、化粧品、薬品、医療機器、電子機器製造、その他超クリーンなエアーを必要とする用途
その他
交換エレメント型式
| フィルター型式 | 品番 第１エレメント | 品番 第2エレメント | 品番 オイルミストエレメント |
|---|---|---|---|
| T-103A-1000 | T-10309 | T-10310 | T-103E-1000 |
| T-105A-1000 T-107A-1000 | T-10509 | T-10510 | T-105E-1000 |
| T-110A-1000 | T-11009 | T-11010 | T-110E-1000 |
| T-120A-1000 | T-12009 | T-12010 | T-120E-1000 |
| T-140A-1000 | T-14009 | T-14010 | T-140E-1000 |
| T-180A-1000 | T-18009 | T-18010 | T-180E-1000 |
※FSセット（第2エレメント＋オイルミストエレメント）のセットもあります。
- 第１エレメント
（ステンレス製）
- 第２エレメント
（特殊綿製）
- オイルミストエレメント（7層構造）
流量及び圧力損失特性
メンテナンス
HACCP・ISO対応の場合は、フィルタ一本体のIN/OUTにワンタッチ継ぎ手を取リ付け、エレメント交換は室外で行なってください。
第1エレメン卜は2年に1度洗浄または交換してください。
第2エレメント・オイルミストエレメントはセット交換です。6〜10カ月ごとに（約1000時間）交換してください。エアーゲージで差圧が生じた際（10%）はエレメン卜の交換が必要です。
オー卜ドレンは6〜10カ月ごとに水洗いしてください。※保証期間は1年です。
寒冷地などでドレンが残っている場合、凍結のおそれがありますので、終了後はドレンを完全に排出してください。
6カ月以上使用されますと、清浄度の高い高品質なエアーが得られません。交換サイクルについての詳細は当社にご相談ください。※24時間連続稼働の場合は、オイルミストドレンバルブを手動オイルミストドレンバルブ（オプション）に交換してください。
お客様の声
オイルミスト付着によるソレノイドバルブやシリンダーの清掃が不要になリました。塗装不良がゼロになり、非常に助かっています。工作機のスピンドル（主軸）の冷却エアーに使用していますが、焼付きや不良がなくなりました。
内部構造
- 例：T-105A-1000
必ず守って頂きたい安全上のご注意
油分が多い場合には、レマン・ドライフィルターを併用し、本製品は工アー機器側にお取り付けください。
フイルター本体に衝撃を与えたり、落下させたりしないでください。
表示処理空気量、仕様圧力範囲内、使用温度範囲内で使用してください。
オー卜ドレンの保証期間は1年です。
本体のラベル・メンテナンス用絵符は取らないでください。
ご使用の際は、必ず取扱説明書をお読みくだい。
